        4.4.4.a.  Mosaico Escher 91. Escarabajos. Grupo cm.

Sorry, the GeoGebra Applet could not be started. Please make sure that Java 1.4.2 (or later) is installed and active in your browser (Click here to install Java now)

G4D, Creado con GeoGebra

        Elementos de simetría.

      Los ejes de simetría son paralelos e, intercalados entre ellos, tiene ejes de simetría con deslizamiento.

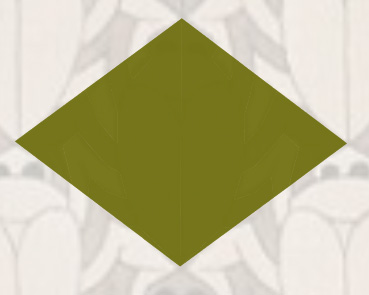

        Baldosa poligonal.

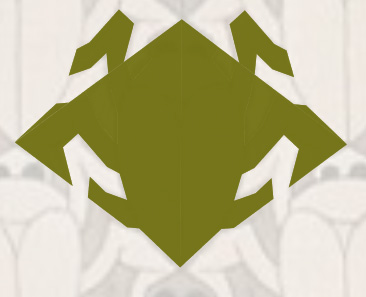

      Es un triángulo isósceles (la mitad del rombo representado). La baldosa de medio escarabajo se puede generar mediante una deformación en uno de los lados iguales y llevarlo hacia el otro mediante la simetría con deslizamiento. Para hacerlo más llamativo, se ha preferido partir del rombo compuesto por dos de estos triángulos y llevar las deformaciones de cada lado al opuesto mediante traslaciones.




        Construcción del mosaico.

      Para pasar de cualquier escarabajo a otro se puede hacer mediante traslaciones según los vectores de traslación.

      También se ha realizado la simetría (escarabajo azul) con deslizamiento (verde) de uno de los oscuros a otro claro.
